RFIDハンドリーダー UF-2200

TEC WILL makes value

スマートな使いやすさと先進性をデザインしました。



主な特長

UF-2200使用シーンイメージ

スマートデバイス使用イメージ
スマートデバイスを制御部に使用して、導入コスト削減。
汎用性、機動性も向上。

店頭業務から入出荷管理、オフィスやバックヤードでの管理・探索まで用途は多彩。

UF-2200 RFIDハンディのデザインイメージを刷新したタブレットやスマートフォンとの連動。 さらにバーコード読取り機能搭載機種が追加され、適用業務範囲がひろがります。

機能詳細

1台で一括棚卸、入出荷業務が可能。

棚卸業務画面例 流通・アパレル業では毎日の業務である入出荷業務や棚卸業務、バックヤードでの商品探索を1台でスマートに実現できます。また、図書館業務、金融業の書類・資産管理、研究施設の薬品管理など多様な状況に対応して業務効率を高めます。

利用イメージ

UF-2200の特性を活かした探索機能。

探索機能画面例 指向性のあるアンテナで、複数のタグから特定のタグだけを迅速に探索できます。(※)
高さ、奥行のある広い倉庫での探索もピンポイントで見つけます。さらに遠くのタグも読み取るハンドリーダーが、業務効率を向上させます。
(探索機能の性能は環境によって異なります。)
※特許登録済:第5798599号 第5865274号

利用イメージ



距離最適!速度快適!さらなる高性能化。

読取距離・読取速度をアップした最大送信出力1Wモデルもラインアップ

高性能化イメージ



無償提供のSDKでアプリケーション開発可能。

iOS / Androidのソフトウェア開発キットで簡単にプログラムを作成することができます。サンプルコードも付属しています。

アプリケーション開発イメージ
お持ちのスマートデバイスにRFID機能を追加。

タブレット、スマートフォンなどの既存でお使いの業務端末にRFID機能をアドオン可能です。

RFID機能イメージ


使用環境により電波法のカテゴリを選択可能。

構内無線局、陸上移動局、特定小電力無線局に対応。

  構内無線局 陸上移動局 特定小電力
免許局 登録局 免許局 登録局
送信出力 高出力 低出力
使用可能場所 指定構内 全国(陸上) 制限なし
電波利用料 必要 不要
免許・登録 1局単位 包括申請 1局単位 包括申請 不要
キャリアセンス 不要 必要 不要 必要 必要
電波送信時間制限
ユーザー資格 不要 不要 必要※ 不要 不要

※第三級陸上特殊無線技士以上の資格が必要

商品仕様

項目名 内容 内容 内容 内容
型式 UF-2200-HRB-R UF-2200-HLB-R UF-2200-HMB-R
RFID 電波法 構内無線局、陸上移動局 特定小電力無線局
免許局 登録局
送信周波数※1 916.8MHz~920.4MHz 916.8MHz~920.8MHz 916.8MHz~922.2MHz
Eirp値※2 最大36dBm 最大27dBm
送信出力 1mW~1000mW(1W) 1mW~125mW
出力調整 32段階 20段階
変調方式 PR-ASK
通信方式 ミラーサブキャリア
読取距離※3 約7m 約2m
読取速度※4 約70タグ/秒 約600タグ/秒 約70タグ/秒
対応タグ ISO/IEC 18000-6 TypeC(EPC global Class1 Generation2)
バーコード 読取コード EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5, Standard 2 of 5, CODABAR(NW-7), CODE39, CODE93, CODE128,GS1-128(EAN-128), IATA,GS1 DataBar Omnidirectional(RSS-14), GS1 DataBar Limited(RSS Limited),GS1 DataBarExpanded(RSS Expanded)
最小分解能 0.17mm
光源 LED(赤色)
外形寸法 本体:146mm×170mm×67mm
スマートデバイス・アダプタ:72mm×69mm×28mm (オプション)
質量 本体:460g(バッテリー含)※5
スマートデバイス・アダプタ:30g(オプション)
動作温湿度 -5℃~40℃ 10~90%RH(結露なきこと)
保存温湿度 -15℃~50℃ 10~90%RH(結露なきこと)
バッテリー リチウムイオンバッテリー 7.4V 2600mAh
動作時間 連続リード動作:約2.5時間 連続リード動作:約3.5時間
通常動作時※6:約9時間 通常動作時※6:約11時間
耐落下性能※7 1.2mコンクリート床上6面各5回(計30回)
インターフェース Bluetooth Ver2.1+EDR SPP
EMC規格 VCCI Class B


項目名 内容 内容 内容 内容
型番 UF-2200-HR-R UF-2200-HL-R UF-2200-HM-R
RFID 電波法 構内無線局、陸上移動局 特定小電力無線局
免許局 登録局
送信周波数※1 916.8MHz~920.4MHz 916.8MHz~920.8MHz 916.8MHz~922.2MHz
Eirp値※2 最大33dBm 最大27dBm
送信出力 1mW~500mW 1mW~125mW
出力調整 27段階 20段階
変調方式 PR-ASK
通信方式 ミラーサブキャリア
読取距離※3 約5m 約2m
読取速度※4 約70タグ/秒
対応タグ ISO/IEC 18000-6 TypeC(EPC global Class1 Generation2)
外形寸法 本体:146mm×160mm×67mm
スマートデバイス・アダプタ:72mm×69mm×28mm (オプション)
質量 本体:450g(バッテリー含)※5
スマートデバイス・アダプタ:30g(オプション)
動作温湿度 -5℃~40℃ 10~90%RH(結露なきこと)
保存温湿度 -15℃~50℃ 10~90%RH(結露なきこと)
バッテリー リチウムイオンバッテリー 7.4V 2600mAh
動作時間 連続リード動作:約3時間 連続リード動作:約4時間
通常動作時※6:約10時間 通常動作時※6:約12時間
耐落下性能※7 1.2mコンクリート床上6面各5回(計30回)
インターフェース Bluetooth Ver2.1+EDR SPP
EMC規格 VCCI Class B

※1: チャネル自動切り替え機能があります。
※2: EIRPとは等価等方輻射電力のことです。
   このEIRPの値が大きいと読取り距離が長くなります。(送信出力[dBm]+アンテナ利得[dBi]=Eirp値[dBm])
※3: 読取距離は参考値であり、環境により変化します(Avery Dennison製AD-227での試験による)。
※4: 読取速度は参考値であり、環境により変化します。
※5: バッテリーは本体に組み込んだ状態で出荷されます。
※6: RFID読み取り動作時: 待機時が1:20の場合。 常温での参考値であり、使用条件により変化します。
※7: 本体のみの試験データであり保証値ではありません。

■ 付属品
  ・取扱説明書CD-ROM
  ・保証書

■ 別売オプション :
  ・スマートデバイス・アダプタ(UF-2200-OPSA-R)
  ・予備バッテリー(UF-2200-OPBT-R)
  ・バッテリー充電器(B-EP800-CHG-R)
  ・6スロットバッテリー充電器(B-EP800-CHG6-R)
   ※充電器にバッテリーは含まれません。
   ※スマートデバイス・アダプタにセット可能なデバイスのサイズ 幅:58~75mm、厚み:12.0mm以下。

■ 設定ツール、SDK(ソフトウェア開発キット)、探索ライブラリ 無償提供
  ・Android、iOS
  ・Windowsは設定ツールのみ提供可能

■ UF-2200-HRB-R、UF-2200-HLB-R、UF-2200-HR-R、UF-2200-HL-Rは構内無線局または陸上移動局の申請が必要となる機種です。
   詳細は別窓総務省の電波利用ホームページを参照してください。

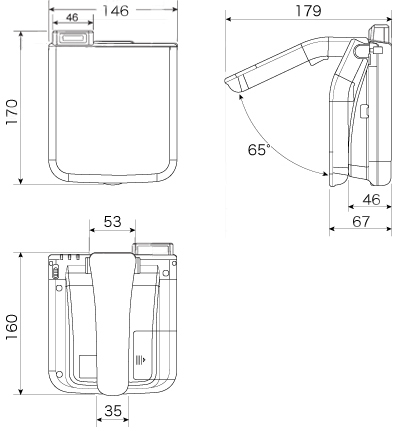

外形図

外形図

(単位:mm)
