特長
POINT 1

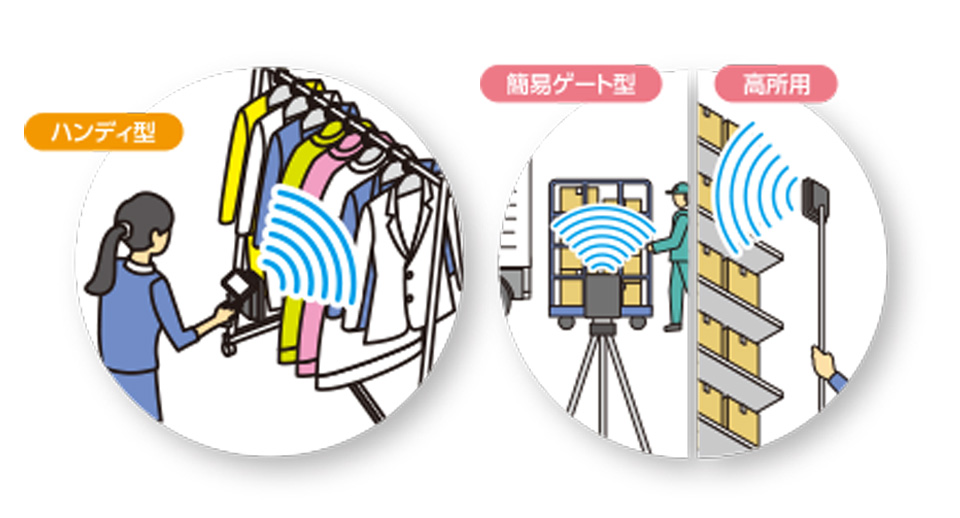

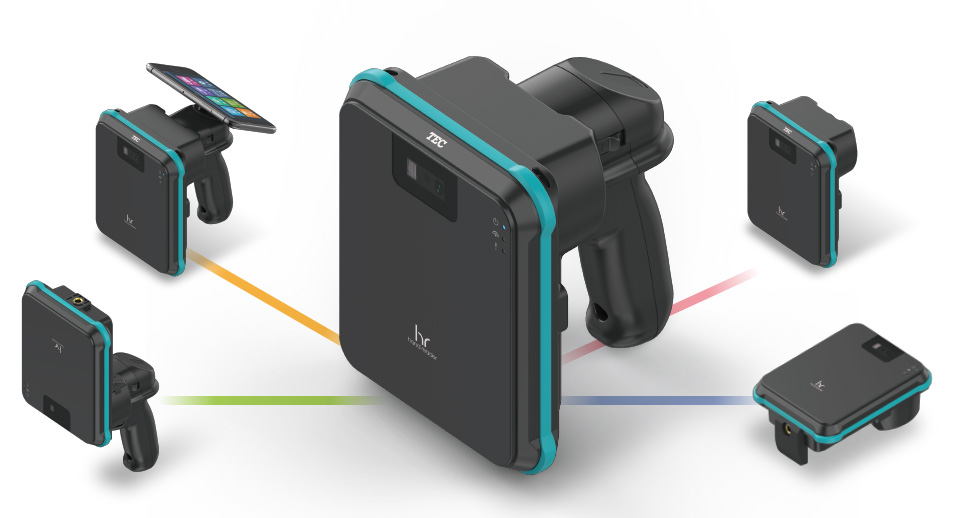

用途に応じて変形する多様な形態
ハンディ型・据置型・差し込み型に加え、ゲート型や高所読取型にも対応可能。現場のレイアウトや業務内容に合わせて形状を変え、省スペースと利便性を両立するトランスフォーム仕様。
POINT 2
棚卸や入出荷での効率化を実現
商品や資材を一括で読み取り、入出荷管理や棚卸業務を大幅に効率化。作業時間を短縮し、在庫精度の向上や業務負担の軽減化が可能。
POINT 3

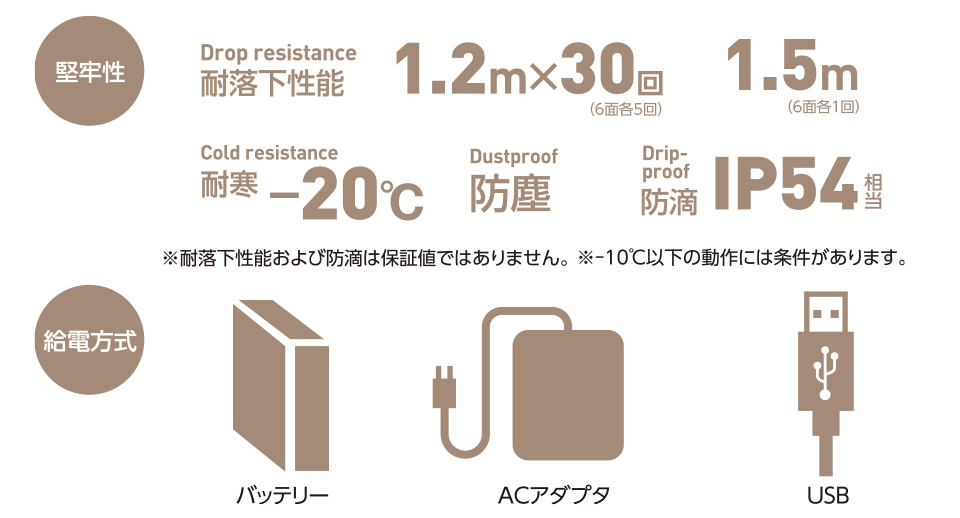

高堅牢性と多様な給電方式で安心運用
1.5m落下耐久やIP54準拠の防塵防滴性能に加え、USB・ACアダプタ・バッテリー給電に対応。屋内外の幅広い環境で安定稼働を実現し、現場の作業を支える堅牢設計。
ご使用の環境で電波法に基づいたカテゴリを選ぶことが可能
構内無線局・陸上移動局・特定小電力無線局から選択可能。
| 構内無線局 | 陸上移動局 | 特定小電力 | |||
|---|---|---|---|---|---|
| 免許局 | 登録局 | 免許局 | 登録局 | ||
| 送信出力 | 高出力 | 低出力 | |||
| 使用可能場所 | 指定構内 | 全国（陸上） | 制限なし | ||
| 電波利用料 | 必要 | 不要 | |||
| 免許・登録 | 1局単位 | 包括申請 | 1局単位 | 包括申請 | 不要 |
| キャリアセンス | 不要 | 必要 | 不要 | 必要 | 必要 |
| 電波送信時間制限 | 無 | 有 | 無 | 有 | 有 |
| ユーザー資格 | 不要 | 不要 | 必要※ | 不要 | 不要 |
- 第三級陸上特殊無線技士以上の資格が必要
商品仕様
| 型式 | UF-3000-HRQ-S | UF-3000-HLQ-S | UF-3000-HMQ-S | |
|---|---|---|---|---|
| RFID | 電波法 | 構内無線局、陸上移動局 | 特定小電力無線局 | |
| 免許局 | 登録局 | |||
| 送信周波数※1 | 916.8MHz～ 920.4MHz |
916.8MHz～ 920.8MHz |
916.8MHz～ 923.2MHz |
|
| Eirp値※2 | 最大35dBm | 最大27dBm | ||
| 送信出力 | 0.5mw～最大1000mw（1W） | 0.5mw～最大157mw | ||
| 出力調整 | 35段階 | 24段階 | ||
| 変調方式 | PR-ASK | |||
| 通信方式 | ミラーサブキャリア、FM0 | |||
| 読取距離※3 | 約9m | 約2m | ||
| 読取速度※4 | 約500枚/秒 | 約800枚/秒 | 約500枚/秒 | |
| 対応タグ | ISO/IEC 18000-6 TypeC（EPC global Class1 Generation 2） | |||
| バーコード | 読取コード | UPC-A, UPC-E (※UPC-E0のみ。UPC-E1は未対応。), EAN/JAN-13, 雑誌コード(491～ 強制add-on), EAN/JAN-8, CODABAR, CODE39, Full ASCII CODE39, CODE93, CODE128, GS1-128, GS-1 DATABAR, GS-1 DATABAR-Limited, GS-1 DATABAR-Expanded, IATA, INDUSTRIAL 2of5, INTERLEAVED 2of5, PDF417, GS1 Data Bar Composite CC-A, GS1 Data Bar Composite CC-B, GS1 Data Bar Composite CC-C, Data Matrix, QRコード, Micro QR, MaxiCode | ||
| 最小分解能 | 0.33mm | |||
| 光源 | LED（赤色） | |||
| 外形寸法 | 本体：128(W)×65(D)×152(H)mm | |||
| 本体 据置用スペーサー装着時：128(W)×65(D)×156(H)mm | ||||
| ハンドリーダーグリップ：53(W)×73(D)×142(H)mm（オプション） | ||||
| スマートデバイスアダプタ（本体側）：Φ36mm×13.8(H)mmスマートデバイスアダプタ（スマートデバイス側）：60(W)×48(D)×5(H)mm（オプション） | ||||
| 質量 | 本体：319g 本体：490g（ハンドリーダーグリップ、バッテリー含） | |||
| 据置用スペーサー：13g | ||||
| ハンドリーダーグリップ：66g（オプション） | ||||
| スマートデバイスアダプタ（本体側）：7gスマートデバイスアダプタ（スマートデバイス側）：7g（オプション） | ||||
| バッテリー：105g（オプション） | ||||
| 動作温湿度 | -20℃～40℃ 10～90％（結露なきこと） ※5 | |||
| 保存温湿度 | -20℃～60℃ 10～90％（結露なきこと） | |||
| 保護等級 | IP54相当 | |||
| バッテリー | リチウムイオンバッテリー 7.2V 2500mAh（オプション） | |||
| バッテリー動作時間 | 連続リード動作：2.5時間以上※6 | 連続リード動作：3.5時間以上※6 | ||
| 通常動作時：9時間以上※7 | ||||
| 耐落下性能※8 | 1.2mコンクリート床上6面各5回（計30回）1.5mコンクリート床上6面各1回（計6回） | |||
| インターフェース | Bluetooth Version 5.0 (LEのみ)、USB規格2.0 12Mbps Type C コネクタ | |||
| EMC規格 | VCCI Class A | |||
| 型式 | UF-3000-HR-S | UF-3000-HL-S | UF-3000-HM-S | |
|---|---|---|---|---|
| RFID | 電波法 | 構内無線局、陸上移動局 | 特定小電力無線局 | |
| 免許局 | 登録局 | |||
| 送信周波数※1 | 916.8MHz～ 920.4MHz |
916.8MHz～ 920.8MHz |
916.8MHz～ 923.2MHz |
|
| Eirp値※2 | 最大35dBm | 最大27dBm | ||
| 送信出力 | 0.5mw～最大1000mw（1W） | 0.5mw～最大157mw | ||
| 出力調整 | 35段階 | 24段階 | ||
| 変調方式 | PR-ASK | |||
| 通信方式 | ミラーサブキャリア、FM0 | |||
| 読取距離※3 | 約9m | 約2m | ||
| 読取速度※4 | 約500枚/秒 | 約800枚/秒 | 約500枚/秒 | |
| 対応タグ | ISO/IEC 18000-6 TypeC（EPC global Class1 Generation 2） | |||
| バーコード | 読取コード | 非搭載 | ||
| 最小分解能 | 0.33mm | |||
| 光源 | LED（赤色） | |||
| 外形寸法 | 本体：128(W)×65(D)×152(H)mm | |||
| 本体 据置用スペーサー装着時：128(W)×65(D)×156(H)mm | ||||
| ハンドリーダーグリップ：53(W)×73(D)×142(H)mm（オプション） | ||||
| スマートデバイスアダプタ（本体側）：Φ36mm×13.8(H)mm スマートデバイスアダプタ（スマートデバイス側）：60(W)×48(D)×5(H)mm（オプション） |
||||
| 質量 | 本体：313g | |||
| 据置用スペーサー：13g | ||||
| ハンドリーダーグリップ：66g（オプション） | ||||
| スマートデバイスアダプタ（本体側）：7g スマートデバイスアダプタ（スマートデバイス側）：7g（オプション） |
||||
| バッテリー：105g（オプション） | ||||
| 動作温湿度 | -20℃～40℃ 10～90％（結露なきこと） ※5 | |||
| 保存温湿度 | -20℃～60℃ 10～90％（結露なきこと） | |||
| 保護等級 | IP54相当 | |||
| バッテリー | リチウムイオンバッテリー 7.2V 2500mAh（オプション） | |||
| バッテリー動作時間 | 連続リード動作：2.5時間以上※6 | 連続リード動作：3.5時間以上※6 | ||
| 通常動作時：9時間以上※7 | ||||
| 耐落下性能※8 | 1.2mコンクリート床上6面各5回（計30回） 1.5mコンクリート床上6面各1回（計6回） |
|||
| インターフェース | Bluetooth Version 5.0 (LEのみ)、 USB規格2.0 12Mbps Type C コネクタ |
|||
| EMC規格 | VCCI Class A | |||
- チャネル自動切り替え機能があります。
- Eirpとは等価等方輻射電力のことです。このEirpの値が大きいと読取距離が長くなります。（送信出力[dBm]+アンテナ利得[dBi]＝Eirp値[dBm]）
- 読取距離は参考値であり、環境により変化します。（AveryDennisonJapan製AD-238u8での試験による）
- 読取速度は参考値であり、環境により変化します。
- -10℃以下の低温環境で使用する場合は、あらかじめ常温で電源オンし動作させた状態で低温環境に持込み使用すること。
-15℃以下の低温環境で使用する場合は、USB給電モードでの動作です。バッテリー動作時は、-15℃以上となります。
0℃以下では充電はされません。25℃±5での充電時間を最適とします。 - 送信時間や送信出力を自動で制御し読取性能と製品の温度上昇値が最適となるよう動作するための時間となります。
- RFID読取動作時：待機時が1：20の場合。常温での参考値であり、使用条件により変化します。
- 本体のみの試験データであり保証値ではありません。
■ 付属品
- 保証書
- 据置用スペーサー
- 据置用スペーサー用ネジ
- 取扱説明書
（使用上のご注意／安全上のご注意、 バッテリーの正しい使い方）

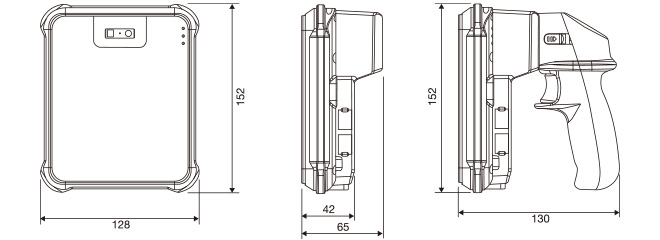

外形図（mm）
