テックラベルプリンタ BA410T

主な特長

従来機の良いところをそのまま踏襲し、さらに高いパフォーマンスを持ったラベルプリンタ

製造・物流現場でラベルプリンタに求めるものは、高耐久性を持つボディや高いプリントスピード。
さらに専用印刷アプリの開発環境・スムーズな運用のための各種ツール、サプライの供給・保守体制などの総合力です。
バーコードプリンタを通して製造・物流業のノウハウを持つ東芝テックが投入するBA400シリーズ「BA410T」。
使う人の目線に立った機能と総合力で、スムーズな現場作業に貢献いたします。

BA410Tのイメージ

ノンストップオペレーションをアシストする
扱いやすさ

扱いやすさ1

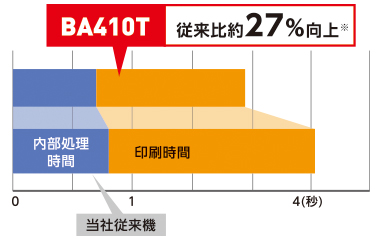

ラベル発行の高速化が実現

現場のオペレーションを停滞させない、発行待ちを少なくしたい、という声に応えるクラス最速レベルの高スループットを実現しました。

ラベル発行の高速化が実現のイメージ

※印字速度は縦152.4mmのラベルを3枚印刷した場合の時間です。

扱いやすさ2

交換時間を最小限にする工夫

前面開きでラベル・リボンの交換が可能。また、サイドカバーの窓で用紙残量がわかるので、あらかじめ交換用紙を用意できます。

扱いやすさ1・2のイメージ

扱いやすさ3

混線しないための装備

802.11a/nの5GHz帯域に対応し、無線干渉が低減。通信の安定性が大幅に向上しました。

扱いやすさ4

ダウンタイムの削減へ

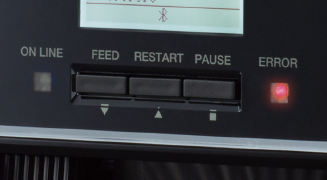

走行距離により、現場にアラートでお知らせするパーツライフアラート機能を装備。
業務の繁忙期の部品交換を回避でき、ダウンタイムの短縮が可能です。

パーツライフアラート機能のイメージ

扱いやすさ5

プリンタ両サイドのスペースを有効に活用可能

設置場所を選ばない省スペースな設計で現場を選びません。また、全ての操作が前面だけで行えるので、側面にも機器などを設置することが可能です。

スムーズなオペレーションを実現するための
システム環境

スムーズな印刷を実現するためのツール

各種プリンタドライバのご提供

Windows OS用、LinuxOS用のプリンタドライバなど、各種のご提供が可能です。

ラベル発行アプリを開発するツールSDKのご提供

ラベルフォーマットやライブラリ、サンプルコードなど専用の印刷コマンドを覚える必要もなくアプリを開発し、工数を削減。また、Windows、iOS、Androidでのラベル発行をサポートします。

※Software Development Kitの略

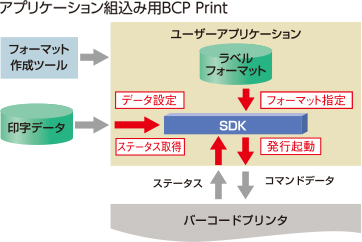

アプリケーション組込み用BCP Print

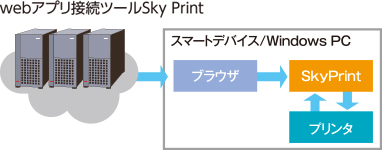

webアプリ接続ツールSky Print

さまざまな業務との連携が可能

SAP社スマートフォームやウイングアーク1st社のSVF、Cybra社のMarkMagicなど。さまざまな業務システムとの連携を実現します。

さまざまな業務との連携が可能のイメージ

導入の手間を軽減するためのツール

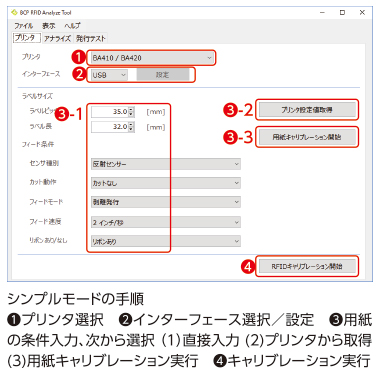

RFIDタグの機能の設定時間を短縮

オートキャリブレーション機能により、RFIDタグの最適なパラメータを自動検出し、設定することが可能です。

RFIDタグの機能の設定時間を短縮のイメージ

スマートデバイスなどからの各種設定にも対応

iOS、Androidなどからの設定が可能となるツールを用意していますので、幅広い現場での対応が可能です。(Bluetooth、無線LANに対応しています)

スマートデバイスなどからの各種設定にも対応のイメージ

オペレーションを監視するツール

多くのプリンタを一括管理するSNMPネットワークツール

ネットワーク上の稼働状況を監視し、不測の事態に備えます。また、設定などを一括で行えるので、メンテナンス性にも優れた監視ツールです。

多くのプリンタを一括管理するSNMPネットワークツールのイメージ

稼働の停止を事前に回避するBCSヘルスモニタ

プリンタのエラー通知や、印刷回数・走行距離などの情報をクラウドで管理。的確な保守部品やサプライの交換をご案内する予防保守システムです。

稼働の停止を事前に回避するBCSヘルスモニタのイメージ

RFIDワンストップサービスの提供
RFIDオプション

ラベルの表面に印字すると同時にデータをICチップに書き込みを行います。またICチップへの書き込みが失敗したラベルに対しては、表面にエラー印字(横線)を行い、エンコード不良ラベルをお知らせします。

ラベルのイメージ

東芝テックの強みは、読み取りや書き込みをするハードウェア、読み込みしたデータを管理するソフトウェア、RFタグの「三位一体」ソリューションをご提案できること。導入から保守までワンストップサービスをご提供します。

三位一体のイメージ

ワンストップサービス

ノンストップオペレーションを加速する
オプション機器

カッターモジュール BA204-S
剥離モジュール BA904-H-S
外置用紙用ガイド BA904-FF-QM-S
無線LANボード BA700-WLAN-QM-S
RS-232C I/Fボード BA700-RSK-S
拡張I/Oボード BA700-IO-QM-S
リアルタイムクロックボード BA700-RTC-QM-S
200dpiヘッド BA704-TPH2-QM-S
UHF帯RFIDキット BA704-RFID-U4-S
外置きリワインダー
B-9105-R

外置きリワインダーのイメージ

商品仕様

仕様

項目名 内容
型式 BA410T-TS12-S
電源 AC100V±10% 50/60Hz
消費電力 印字中: 130W( 印字率15%斜線時)
待機中 : 0.5W(パワーセーブ時) 10W以下(印字待機時)
外部環境条件 転写 : 5~40℃  発色 : 0~40℃
25~85%(ただし、結露しないこと)
印刷方式 熱転写方式(リボン転写)/感熱方式(直接発色)
印字ヘッド密度 11.8ドット/mm(300dpi)
印字速度※1 50.8mm(2インチ)/秒※2 、101.6mm(4インチ) / 秒、152.4mm(6インチ)/秒、 203.2mm(8インチ)/秒 …切換式※3
発行モード 連続発行/剥離発行(オプション) /カット発行(オプション)
表示方式 128×64 ドットグラフィックLCD 最大21桁x5行
表示文字 英字、漢字、数字、カタカナ、記号
有効印字寸法 105.7mm(横)×1496.0mm(縦) 最大
文字種類 漢字
16×16、24×24、32×32、48×48(角ゴシック)
24×24、32×32(明朝)
第一/第二/第三/第四水準:JIS X 0213:2004
英数字 タイムスローマン、ヘルベチカ、プレゼンテーション、レターゴシック、プレステージエリート、クーリエ、OCR-A、OCR-B、ゴシック725ブラック
外字 16×16、24×24、32×32、48×48ドット…各1種、フリーサイズ…40種
その他: アウトラインフォント(英数字)…5種、価格フォント…3種、NotoSansFont
バーコード種類 JAN8/13、EAN8/13、UPC-A/E、Interleaved 2 of 5、NW-7、 CODE39/93/128、 EAN128、MSI、インダストリアル2of5、RM4SCC、KIX code、GS1 Databar、カスタマーバーコード、POSTNET、MATRIX 2 of 5 for NEC
二次元コード種類 QRコード、Micro QRコード、セキュリティQRコード、PDF417、MaxiCode、 DataMatrix、MicroPDF417、CPコード、Aztecコード
文字、バーコードの回転 0°、90°、180°、270°
インターフェース USBポート(2.0準拠/ High speed対応)
LANポート(10BASE-T/100BASE-TX準拠)
Bluetooth(V2.1/MFi対応)
USBホスト(USB V2.0準拠/High speed対応)
使用紙寸法
    ラベル幅 タグ幅 長さ 厚さ
連続発行 リボン転写 22.0~
105.0mm
25.0~
105.0mm
15.0~
1,500mm
0.10~
0.17mm*4
直接発色 22.0~
115.0mm
25.0~
118.0mm
10.0~
1,500mm
0.08~
0.17mm*4
カット発行 リボン転写 22.0~
105.0mm
25.0~
105.0mm
19.0~
1,500mm
0.10~
0.17mm*4
直接発色 22.0~
115.0mm
25.0~
118.0mm
0.08~
0.17mm*4
剥離発行 リボン転写 22.0~
105.0mm
25.0~
105.0mm
19.0~
1,500mm
0.13~
0.17mm*4
直接発色 22.0~
115.0mm
25.0~
118.0mm
ラベル径 最大直径 φ200㎜
SNMP BA400シリーズ専用プライベートMIB対応
外形寸法 238mm(幅)×402mm(奥行)×332mm(高さ)
質量 約15.0Kg(用紙・リボンを除く)
付属品 簡易取扱説明書、電源コード、ヘッドクリーナーペン、テスト用ラベル/リボン(各1巻)
  • ※1 剥離発行時の印字速度は152.4mm(6インチ)/秒までとなります。
  • ※2 熱転写発行時の印字速度は76.2mm(3インチ)/秒となります。
  • ※3 ご使用のサプライの組み合わせにより印刷できる速度に制限があります。
  • ※4 幅25~50mmのタグ紙の場合、0.263mmまでとする、かつ当社認定用紙に限ります。
  • ※5 当社認定用紙に限ります。

RFID

UHF帯 921.0~922.2MHz
1~100mW 特定小電力無線局
ISO/IEC 18000-6 TypeCのタグに対応
RFID機能 タグ書込み自動リトライ
不良タグ検知
操作パネルからタグ読取
  • * 使用するRFタグラベルは事前にプリンタで検証が必要です。弊社営業担当にご相談ください。
