主な特長

業務効率に差がつく、高速プリンタの進化形

大量のラベルプリントをもっと速く──
という皆さまの声にお応えして生まれたのが高速プリンタB-EX4T1。
FA・物流・運輸・製造・流通など、ラベル類を大量集中発行する現場におすすめです。

B-EX4T1のイメージ

高速印刷で大量集中発行

クラストップレベルの印刷速度

高速CPUとSDRAM（高速大容量メモリ）の搭載に加え、印刷スピードは最速355.6mm/秒を達成しました。

当社従来機との比較グラフのイメージ図
※印字スピード203.2mm／秒であるデータを10枚印刷した場合のトータル時間を元に算出しています。

うれしい使い勝手

見やすい操作パネルとヘルプ機能

視認性の高いバックライト付き大型液晶ディスプレイと、操作性に優れた7種類の操作キーを採用。用紙交換などのタイミングをお知らせするヘルプ機能も搭載しています。

ヘルプ機能画面のイメージ図

リボン交換やメンテナンスがラクラク

ヘッドが上から大きく開閉することで、リボンや用紙の交換、メンテナンスが用意にできます。

ヘッド部分のイメージ図

2つのモーターで高品質印字

リボン走行の精度を高め、高品質な印字を実現

印字パターン、用紙サイズ、厚さにあわせて2つのモーターを自動制御し、シワや蛇行を低減します。

画像をクリックすると拡大します。

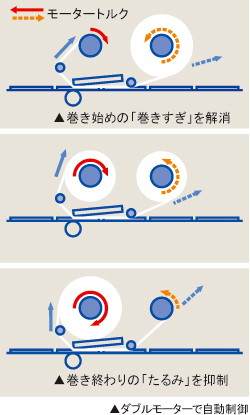

ダブルモーター自動制御のイメージ図

多彩で充実した拡張性

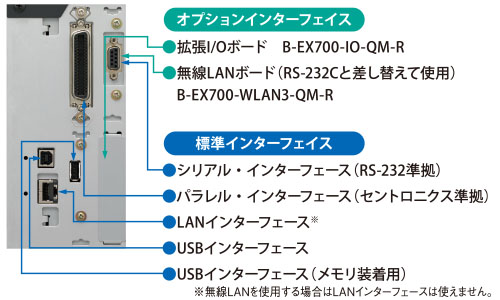

オープンインターフェースと標準インターフェースのイメージ図

SDGsに対応

リボン消費量を削減

リボン無印字部を最小限に抑え、ムダを減らすノンストップリボンセーブ機能により、ランニングコストを低減できます。

消費電力を低減

従来機種に比べ消費電力を約40%低減^※し、Energy Star（エネルギースター）を取得しています。

※ 150mm長ラベルを1日2,500枚、1日8時間、月24日稼働時の消費電力の5年間の累計で試算

ノンストップリボンセーブ機能のイメージ図

アメリカ環境保護局（EPA）が推進する電気機器の省電力化プログラム。Energy Starの基準を満たす製品に与えられています。

エネルギースターロゴのイメージ図

ハロゲンフリー

廃棄後の環境負荷を減らすため、ハロゲンフリーのプリント回路基板を採用しています。

RFIDサービスの提供（オプション）

現場、在庫の見える化を実現

プリンタ内部にRFID機能を搭載、ラベルへ印字すると同時にICチップへのデータ書込みを行います。アパレル業の効率化や重要書類管理などさまざまなシーンで使用されています。

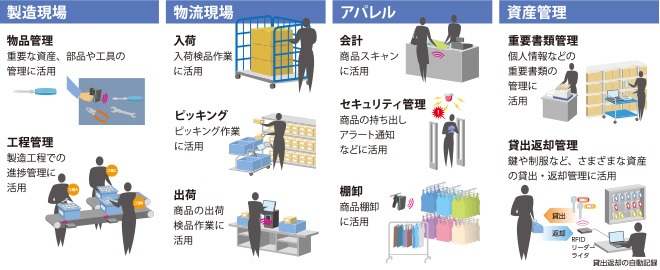

RFIDサービスの提供のイメージ図

商品仕様

仕様

項目名			内容
型式			B-EX4T1-TS35-S
電源			AC100V ±10％ 50／60Hz
消費電力			印字中：110W（定格出力時）　待機中：4.3W（パワーセーブ中）、9W（印字待機時）
外部環境条件			使用周囲温度：5～40℃、使用周囲湿度：25～85％RH（結露なきこと）
印刷方式			熱転写方式（リボン転写）／感熱方式（直接発色）
印字ヘッド密度			12ドット／mm（305dpi相当）
印字速度			76.2mm／秒、127mm／秒、203.2mm／秒、254mm／秒、304.8mm／秒、355.6mm／秒（切り替え可能）^*1
発行モード			連続発行／カット発行（オプション）／剥離発行（オプション）
有効印字寸法			104.0mm（W）×498mm（H）最大
表示形式			LED：ON LINE、ERROR／LCD：グラフィックタイプ128×64dot、バックライト付き
操作キーの種類			FEED、RESTART、PAUSE、↑、↓、→、←、ENTER、MODE、CANCEL
文字種類	漢字		角ゴシック：16×16、24×24、32×32、48×48 明朝：24×24、32×32 第一/第二/第三/第四水準：JIS X 0213:2004
	英数字		タイムスローマン、ヘルベチカ、プレゼンテーション、レターゴシック、プレステージエリート、クーリエ、 OCR-A、OCR-B
	外字		16×16、24×24、32×32、48×48：各1種フリーサイズ：最大41種
	その他		アウトラインフォント（英数字）：5種、価格フォント：3種
バーコード種類			JAN-8、JAN-13、EAN-13、EAN-128、UPC-A、UPC-E、 NW-7、CODE39、CODE93、CODE128、ITF、MSI、インダストリアル2of5、RM4SCC、KIX code、POSTNET、カスタマーバーコード、GS1 DataBar（合成シンボル含む）
二次元コード種類			データコード、PDF417、MicroPDF417、QRコード、Micro QR、Maxicode、CPコード、AZTEC コード
文字及びバーコードの回転			0°、90°、180°、270°
RFID			HF帯、UHF帯（オプション）
インターフェース			シリアルポート（RS-232C準拠）、パラレルポート（セントロニクス準拠）、USBポート（1.1準拠、2.0フルスピード対応）、LANポート（10BASE-T／100BASE-TX準拠）、無線LAN（IEEE802.11b／g準拠）（オプション）
使用紙寸法 (mm)				ラベル幅	タグ幅	長さ	長さ	厚さ
	連続発行		リボン転写	27.0～ 104.0	30.0～ 107.0	10.0～ 1,500	8.0～ 1,498	0.1～0.17
	連続発行		直接発色	27.0～ 117.0	30.0～ 120.0	10.0～ 1,500	8.0～ 1,498	0.1～0.17
	カット発行	ディスクカッター	リボン転写	27.0～ 104.0	30.0～ 107.0	25.4～ 1,500	23.4～ 1,494	0.1～0.17
		ディスクカッター	直接発色	27.0～ 117.0	30.0～ 120.0	25.4～ 1,500	23.4～ 1,494	0.1～0.17
		ロータリーカッター	リボン転写	27.0～ 104.0	30.0～ 107.0	30.0～ 107.0	38.0～ 1,500	0.1～0.17^*2
		ロータリーカッター	直接発色	27.0～ 109.0	30.0～ 112.0	30.0～ 112.0	30.0～ 1,500	0.1～0.17^*2
	剥離発行		リボン転写	47.0～ 104.0	50～ 107.0	25.4～ 256.0	23.4～ 254.0	0.13～0.17
	剥離発行		直接発色	47.0～ 117.0	50～ 120.0	25.4～ 256.0	23.4～ 254.0	0.13～0.17
	ラベル径		最大直径 ∅ 200mm
外形寸法			278mm（W）×460mm（D）×310mm（H）
質量			17kg（付属品および用紙・リボンを除く）
付属品			電源コード、ヘッドクリーナーペン、テスト用ラベル／リボン（各1巻）、スタートアップCD-ROM（取扱説明書）、ユーザー登録はがき、PL取説

*1 オプション装着時やご使用のサプライの組み合わせにより印字速度を制限する場合があります。
*2 ロータリーカッター使用時の使用紙寸法は 30.0～112.0mm（幅）×30.0～1,500mm（長さ）厚さ 0.1～0.17mm（幅 30.0～50.0mm時の厚さ最大0.263mm）です（印字方式、用紙の種類、印刷速度により仕様が異なります）。
*3 剥離発行の場合、印字速度は203.2mm／秒以下で印字してください。

※ 性能保証のため、用紙、リボンは弊社が認定したものをご使用ください。

オプション

ディスクカッターモジュール／B-EX204-QM-R
ロータリーカッターモジュール／B-EX204-R-QM-R
剥離モジュール／B-EX904-H-QM-R
HF帯RFIDキット／B-EX700-RFID-H2-R
UHF帯RFIDキット／B-EX700-RFID-U4-R
拡張I/Oボード／B-EX700-IO-QM-R
無線LANボード／B-EX700-WLAN3-QM-R

ディスクカッターモジュール装着時のイメージ図
▲ディスクカッターモジュール装着時

RFID

項目名	内容
HF帯	13.56MHz
	100mW
	ISO/IEC 18000-3（15693）、I-CODE SLI、Tag-it HF-Iのタグに対応
	MIFARE DESFire EV3（カスタム対応）
UHF帯	921.0～922.2MHz
	1～100mW 特定小電力無線局
	ISO/IEC 18000-6 TypeCのタグに対応
RFID機能	タグ書込み自動リトライ
	不良タグ検知
	ショートピッチ（UHF帯）タグ書込み
	操作パネルからタグ読取
