ラベルプリンタ　B-EX6T1-TS25-S

主な特長
商品仕様
ダウンロード

主な特長

今までのクオリティが過去形に。すべてにおいて一新したパフォーマンス

高スループットと大量ラベル搭載により、現場の省力化とスピードアップに貢献

B-EX6T1-TS25-Sのイメージ

12ipsが作業効率を向上させます

高速印刷で仕事に余裕を生む

6インチ幅ではトップクラスといえる最速約305mm/秒を達成し、オペレーションの実行から仕上がりまでの時間を短縮。また6インチ幅のメリットを活かし、多面付のラベルレイアウトでさらに大量印刷が実現できます。

ラベル印字のイメージ

大型・中型ラベルのニーズに幅広く対応

大型のカートンラベル／パレットラベル
大型の製品管理ラベル
塗料等の缶ラベル、GHSラベル
面付けパーツラベル
大型のRFタグラベル

リボンセーブがコストを削減させる

リボンセーブ対応でランニングコストを削減

リボンの無印字部分を最小限に抑え、ムダをなくすノンストップリボンセーブ機能を採用し、ランニングコストを削減します。また、低消費電力設計により、Energy Star（エネルギースター）を取得した環境調和型製品です。

リボンセーブ対応のイメージ

見た目より一回り省スペース

側面カバー2つ折り機構で専有スペースを低減、レイアウトを柔軟に

折りたたみ構造を採用。スペースが限られた場所でもカバー開閉がスムーズにおこなえます。

スムーズメンテナンス

カッター部が前方に開く機構で、メンテナンスが簡単

カッターカバーの前開き構造を採用。清掃やメンテナンスが容易です。

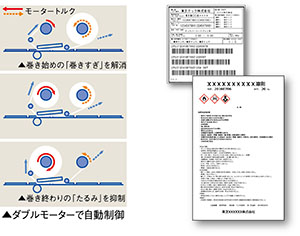

鮮明印字リボン制御

リボン走行の精度を高め、高品質な印字を実現

印字パターン、用紙サイズ、厚さにあわせて2つのモータを自動制御し、シワや蛇行を軽減します。

ダブルモーター自動制御・高品位印字のイメージ

安全と安心を

側面カバーにダンパーを装着

メンテナンス時のカバー開閉を安心しておこなえるように、ダンパーを装着しました。現場での安全・安心を重視した細やかな装備です。

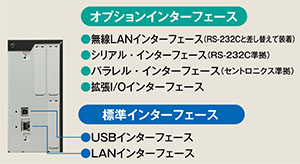

充実のインターフェース

USBメモリから印刷ログ取得や、ファームウェアのダウンロードが可能。メンテナンスなど、もしもの時に活用可能。

オプション・標準インターフェースのイメージ

商品仕様

仕様

項目名

内容

型式

B-EX6T1-TS25-S

電源

AC100V±10％　50/60Hz

消費電力

印字中：210W（定格出力時）　待機中：4.5W（パワーセーブ中）、11W（印字待機時）

外部環境条件

使用周囲温度：5～40℃　使用周囲湿度：25～85％PH（結露なきこと）

印刷方式

熱転写方式（リボン転写）／感熱方式（直接発色）

印字ヘッド密度

12ドット／mm（305dpi）

印字速度

76.2mm／秒、127mm／秒、203.2mm／秒、254mm／秒、304.8mm／秒（切り替え可能）^*1）

発行モード

連続発行／カット発行（オプション）／剥離発行（オプション）台紙巻き取り機構付

有効印字寸法

160mm（横）×1,498mm（縦）最大

表示形式

LED・・・ON LINE、ERROR
LCD・・・グラフィックタイプ128×64dot、バックライト付き

操作キーの種類

FEED、RESTART、PAUSE、↑、↓、→、←、ENTER、MODE、CANCEL

文字種類

漢字

角ゴシック：16×16、24×24、32×32、48×48

明朝：24×24、32×32

第一／第二／第三／第四水準：JIS X 0213:2004

英数字

タイムスローマン、ヘルベチカ、プレゼンテーション、
レターゴシック、プレステージエリート、クーリエ、OCR-A、OCR-B

外字

16×16、24×24、32×32、48×48：各1種フリーサイズ：最大41種

その他：

アウトラインフォント（英数字）：4種、価格フォント：3種、OpenTypeフォント（インストール）

バーコード種類

JAN-8、JAN-13、EAN-13、EAN-128、UPC-A、UPC-E、NW-7、CODE39、CODE93、CODE128、ITF、MSI、インダストリアル2of5、RM4SCC、KIX code、POSTNET、カスタマーバーコード、GS1 Databar（合成シンボル含む）

二次元コード種類

データコード、PDF417、MicroPDF417、QRコード、Micro QR、Maxicode、CPコード、AZTECコード

文字及びバーコードの回転

0°、90°、180°、270°

RFID

UHF帯（オプション）

インターフェース

USBポート（1.1準拠、2.0フルスピード対応）、LANポート（10BASE-T／100BASE-TX準拠）、無線LAN（IEEE802.11b／g／n準拠）（オプション）、シリアルポート（RS-232C準拠）（オプション）、パラレルポート（セントロニクス準拠）（オプション）

使用紙寸法

ラベル幅

タグ幅

長さ

ラベル長

厚さ

連続発行

リボン転写

47.0～
162.0mm

50.0～
165.0mm

10.0～
1,500mm

8.0～
1,498mm

0.13～
0.17mm

直接発色

47.0～
162.0mm

50.0～
165.0mm

10.0～
1,500mm

8.0～
1,498mm

0.13～
0.17mm

カット発行

ディスクカッター

リボン転写

47.0～
162.0mm

50.0～
165.0mm

25.4～
1,500mm

23.4～
1,494mm

0.13～
0.17mm

直接発色

47.0～
162.0mm

50.0～
165.0mm

25.4～
1,500mm

23.4～
1,494mm

0.13～
0.17mm

剥離発行

リボン転写

47.0～
162.0mm^*2

25.4～
256.0mm

23.4～
254.0mm

0.13～
0.17mm

直接発色

47.0～
162.0mm^*2

25.4～
256.0mm

23.4～
254.0mm

0.13～
0.17mm

ラベル径

最大直径φ200mm

外形寸法

331mm（幅）×462mm（奥行）×310mm（高さ）

質量

20kg（付属品および用紙・リボンを除く）

付属品

取扱説明書、電源コード、ヘッドクリーナーペン、テスト用ラベル／リボン（各1巻）、スタートアップCD-ROM

対応ソフトウェア

プリンタドライバ、プリントシステム、BarTender ® 、B-EX設定ツール、ネットワークツール、BCSヘルスモニタ

*1 オプション装着時やご使用のサプライの組み合わせにより印字速度を制限する場合があります。
*2 剥離発行の場合、印字速度は203.2mm／秒以下で印字してください。

※性能保証のため、用紙、リボンは当社が認定したものをご使用ください。

カッターモジュール装着時のイメージ図
▲カッターモジュール装着時

オプション

ディスクカッターモジュール	B-EX206-QM-R
剥離モジュール	B-EX906-H-QM-R
外置用紙用ガイド	B-EX906-FF-QM-R
無線LANボード	B-EX700-WLAN2-QM-R
シリアルインターフェースボード	B-EX700-RS-QM-R
パラレルインターフェースボード	B-EX700-CEN-QM-R
UHF帯RFIDキット	B-EX706-RFID-U4-R
拡張I/Oボード	B-EX700-IO-QM-R

RFID

UHF帯	921.0～922.2MHz 1～100mW 特定小電力無線局 ISO/IEC 18000-6 TypeCのタグに対応
RFID機能	タグ書込み自動リトライ不良タグ検知ショートピッチ（UHF帯）タグ書込み操作パネルからタグ読取
