RFIDハンドリーダー UF-3000
主な特長
UF-3000でRFIDは活躍のシーンがもっと広がる
店舗、物流・製造業の現場やオフィスなどを中心に入出荷管理、棚卸や会計業務で急速に増加するRFID。UF-3000は、多目的活用を視野に入れた新機能と、読取機能を高めた高スペックで業務を大幅に効率化する新世代RFIDハンドリーダーです。
機能詳細

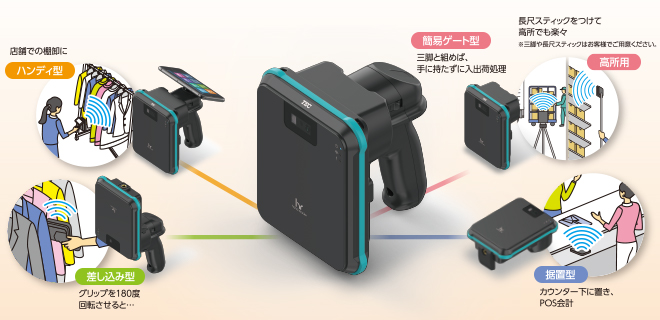

使う場面で自在に変形。テック独自の新スタイル。
ハンディ型・据置型・差し込み型など、使う場面でフレキシブルに形状を変える（トランスフォーム）新仕様。また、従来機種に比べ、小型化し、持ちやすさも高めた新デザインです。
※ハンドリーダーグリップはオプション品です。
さらに強化した落下耐性と、防塵・防滴性能。
1.5mからの落下（6面各1回）でも動作する耐衝撃性と、IP54規格の防塵・防滴性能で高い堅牢性を実現。また、－20℃～40℃での動作が可能で、過酷な環境下でも安心して使用可能です。
オプションのバッテリー給電に加え、本体充電が可能なACアダプタ給電やUSBによる給電など多用途に応える給電方式を採用しました。
2次元コードを高速読み取りするスキャナを搭載。入出荷時の読み取りが可能です。
※スキャナ搭載機種に限ります。

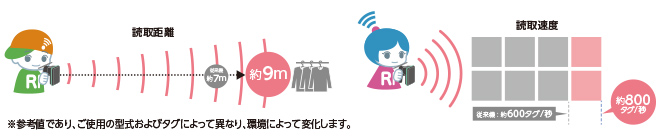

読取速度、通信速度を高め、さらに高性能化したRFIDハンドリーダーUF-3000
独自に開発した読み取りアルゴリズムにより、タグとの通信速度、スマートデバイスとの通信速度が従来機種に比べ共に高速化しました。

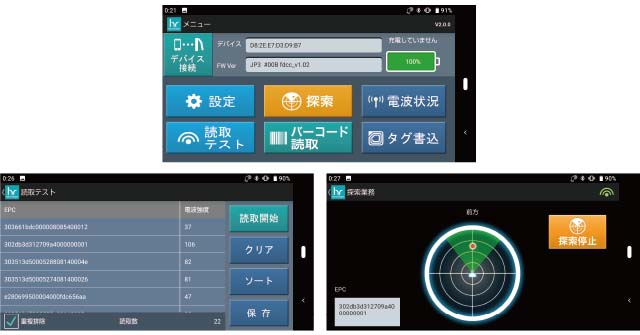

読取、探索、書込み、電波状況確認が行える「設定ツール」を無償提供。
iOS版、 Android版、 Windows版のアプリをご用意しており、すぐにお使いいただけます。
※Android、iOS設定ツール画面イメージ。
※Windows版では探索はできません。
アプリケーションの開発が簡単に可能。
iOS/Android対象の無償ソフトウェア開発キットでプログラム作成が簡単。Windows対象のミドルウェアでの作成も可能です。
ご使用の環境で電波法に基づいたカテゴリを選ぶことが可能。
構内無線局・陸上移動局・特定小電力無線局から選択可能。
| 構内無線局 | 陸上移動局 | 特定小電力 | |||
|---|---|---|---|---|---|
| 免許局 | 登録局 | 免許局 | 登録局 | ||
| 送信出力 | 高出力 | 低出力 | |||
| 使用可能場所 | 指定構内 | 全国（陸上） | 制限なし | ||
| 電波利用料 | 必要 | 不要 | |||
| 免許・登録 | 1局単位 | 包括申請 | 1局単位 | 包括申請 | 不要 |
| キャリアセンス | 不要 | 必要 | 不要 | 必要 | 必要 |
| 電波送信時間制限 | 無 | 有 | 無 | 有 | 有 |
| ユーザー資格 | 不要 | 不要 | 必要※ | 不要 | 不要 |
※第三級陸上特殊無線技士以上の資格が必要
商品仕様
| 項目名 | 内容 | 内容 | 内容 | 内容 |
|---|---|---|---|---|
| 型式 | UF-3000-HRQ-S | UF-3000-HLQ-S | UF-3000-HMQ-S | |
| RFID | 電波法 | 構内無線局、陸上移動局 | 特定小電力無線局 | |
| 免許局 | 登録局 | |||
| 送信周波数※1 | 916.8MHz～ 920.4MHz |
916.8MHz～ 920.8MHz |
916.8MHz～ 923.2MHz |
|
| Eirp値※2 | 最大35dBm | 最大27dBm | ||
| 送信出力 | 0.5mw～最大1000mw（1W） | 0.5mw～最大157mw | ||
| 出力調整 | 35段階 | 24段階 | ||
| 変調方式 | PR-ASK | |||
| 通信方式 | ミラーサブキャリア、FM0 | |||
| 読取距離※3 | 約9m | 約2m | ||
| 読取速度※4 | 約500枚/秒 | 約800枚/秒 | 約500枚/秒 | |
| 対応タグ | ISO/IEC 18000-6 TypeC（EPC global Class1 Generation 2） | |||
| バーコード | 読取コード | UPC-A, UPC-E (※UPC-E0のみ。UPC-E1は未対応。), EAN/JAN-13, 雑誌コード(491～ 強制add-on), EAN/JAN-8, CODABAR, CODE39, Full ASCII CODE39, CODE93, CODE128, GS1-128, GS-1 DATABAR, GS-1 DATABAR-Limited, GS-1 DATABAR-Expanded, IATA, INDUSTRIAL 2of5, INTERLEAVED 2of5, PDF417, GS1 Data Bar Composite CC-A, GS1 Data Bar Composite CC-B, GS1 Data Bar Composite CC-C, Data Matrix, QRコード, Micro QR, MaxiCode | ||
| 最小分解能 | 0.33mm | |||
| 光源 | LED（赤色） | |||
| 外形寸法 | 本体：128(W)×65(D)×152(H)mm | |||
| 本体 据置用スペーサー装着時：128(W)×65(D)×156(H)mm | ||||
| ハンドリーダーグリップ：53(W)×73(D)×142(H)mm（オプション） | ||||
| スマートデバイスアダプタ（本体側）：Φ36mm×13.8(H)mm スマートデバイスアダプタ（スマートデバイス側）：60(W)×48(D)×5(H)mm（オプション） |
||||
| 質量 | 本体：319g 本体：490g（ハンドリーダーグリップ、バッテリー含） | |||
| 据置用スペーサー：13g | ||||
| ハンドリーダーグリップ：66g（オプション） | ||||
| スマートデバイスアダプタ（本体側）：7g スマートデバイスアダプタ（スマートデバイス側）：7g（オプション） |
||||
| バッテリー：105g（オプション） | ||||
| 動作温湿度 | -20℃～40℃ 10～90％（結露なきこと） ※5 | |||
| 保存温湿度 | -20℃～60℃ 10～90％（結露なきこと） | |||
| 保護等級 | IP54相当 | |||
| バッテリー | リチウムイオンバッテリー 7.2V 2500mAh（オプション） | |||
| バッテリー動作時間 | 連続リード動作：2.5時間以上※6 | 連続リード動作：3.5時間以上※6 | ||
| 通常動作時：9時間以上※7 | ||||
| 耐落下性能※8 | 1.2mコンクリート床上6面各5回（計30回） 1.5mコンクリート床上6面各1回（計6回） |
|||
| インターフェース | Bluetooth Version 5.0 (LEのみ)、 USB規格2.0 12Mbps Type C コネクタ |
|||
| EMC規格 | VCCI Class A | |||
| 項目名 | 内容 | 内容 | 内容 | 内容 |
|---|---|---|---|---|
| 型式 | UF-3000-HR-S | UF-3000-HL-S | UF-3000-HM-S | |
| RFID | 電波法 | 構内無線局、陸上移動局 | 特定小電力無線局 | |
| 免許局 | 登録局 | |||
| 送信周波数※1 | 916.8MHz～ 920.4MHz |
916.8MHz～ 920.8MHz |
916.8MHz～ 923.2MHz |
|
| Eirp値※2 | 最大35dBm | 最大27dBm | ||
| 送信出力 | 0.5mw～最大1000mw（1W） | 0.5mw～最大157mw | ||
| 出力調整 | 35段階 | 24段階 | ||
| 変調方式 | PR-ASK | |||
| 通信方式 | ミラーサブキャリア、FM0 | |||
| 読取距離※3 | 約9m | 約2m | ||
| 読取速度※4 | 約500枚/秒 | 約800枚/秒 | 約500枚/秒 | |
| 対応タグ | ISO/IEC 18000-6 TypeC（EPC global Class1 Generation 2） | |||
| バーコード | 読取コード | 非搭載 | ||
| 最小分解能 | 0.33mm | |||
| 光源 | LED（赤色） | |||
| 外形寸法 | 本体：128(W)×65(D)×152(H)mm | |||
| 本体 据置用スペーサー装着時：128(W)×65(D)×156(H)mm | ||||
| ハンドリーダーグリップ：53(W)×73(D)×142(H)mm（オプション） | ||||
| スマートデバイスアダプタ（本体側）：Φ36mm×13.8(H)mm スマートデバイスアダプタ（スマートデバイス側）：60(W)×48(D)×5(H)mm（オプション） |
||||
| 質量 | 本体：313g | |||
| 据置用スペーサー：13g | ||||
| ハンドリーダーグリップ：66g（オプション） | ||||
| スマートデバイスアダプタ（本体側）：7g スマートデバイスアダプタ（スマートデバイス側）：7g（オプション） |
||||
| バッテリー：105g（オプション） | ||||
| 動作温湿度 | -20℃～40℃ 10～90％（結露なきこと） ※5 | |||
| 保存温湿度 | -20℃～60℃ 10～90％（結露なきこと） | |||
| 保護等級 | IP54相当 | |||
| バッテリー | リチウムイオンバッテリー 7.2V 2500mAh（オプション） | |||
| バッテリー動作時間 | 連続リード動作：2.5時間以上※6 | 連続リード動作：3.5時間以上※6 | ||
| 通常動作時：9時間以上※7 | ||||
| 耐落下性能※8 | 1.2mコンクリート床上6面各5回（計30回） 1.5mコンクリート床上6面各1回（計6回） |
|||
| インターフェース | Bluetooth Version 5.0 (LEのみ)、 USB規格2.0 12Mbps Type C コネクタ |
|||
| EMC規格 | VCCI Class A | |||
※1：チャネル自動切り替え機能があります。
※2：Eirpとは等価等方輻射電力のことです。このEirpの値が大きいと読取距離が長くなります。（送信出力[dBm]+アンテナ利得[dBi]＝Eirp値[dBm]）
※3：読取距離は参考値であり、環境により変化します。（AveryDennisonJapan製AD-238u8での試験による）
※4：読取速度は参考値であり、環境により変化します。
※5：-10℃以下の低温環境で使用する場合は、あらかじめ常温で電源オンし動作させた状態で低温環境に持込み使用すること。
-15℃以下の低温環境で使用する場合は、USB給電モードでの動作です。バッテリー動作時は、-15℃以上となります。
0℃以下では充電はされません。25℃±5での充電時間を最適とします。
※6：送信時間や送信出力を自動で制御し読取性能と製品の温度上昇値が最適となるよう動作するための時間となります。
※7：RFID読取動作時：待機時が1：20の場合。常温での参考値であり、使用条件により変化します。
※8：本体のみの試験データであり保証値ではありません。
■ 付属品
・保証書
・据置用スペーサー
・据置用スペーサー用ネジ
・取扱説明書
（使用上のご注意／安全上のご注意、 バッテリーの正しい使い方）

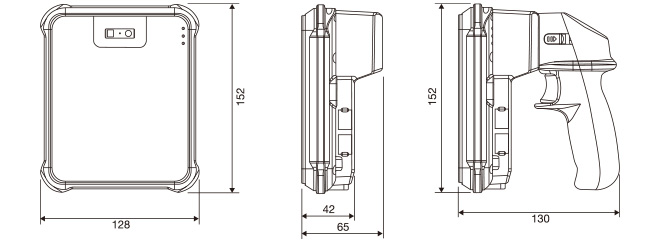

外形図（mm）

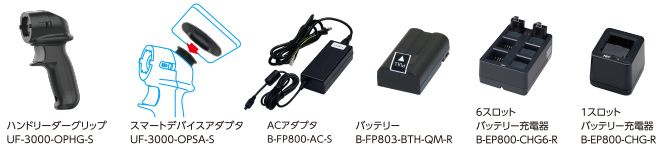

オプション
